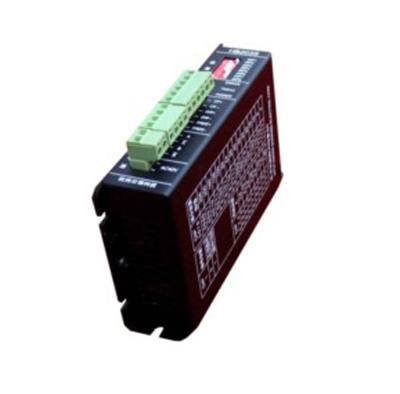

何永芳 先生 13906874079 0577-65613644 0577-65613644 raycdz@163.comHB202A兩相混合式步進電機驅動器YC-12 |
||
|
||
| 詳細信息 | ||
| 一、特點 DC12～36V電源供電 最大2A相電流輸出 H橋PWM調制恒相流驅動 改進的8拍模式，電機運行更平穩 具備4/8拍轉換控制信號 具備脫機（FREE）控制信號 靜止時自動半電流鎖定 輸入信號光電隔離 二、適配電機35、42、57BYG系列兩相混合式步進電機三、輸入輸出端子 端子標記功能說明CP+步進脈沖信號正輸入端光耦開通沿有效，最小脈寬10usCP-步進脈沖信號負輸入端CW+方向控制信號正輸入端光耦關斷時為正轉，開通時為反轉CW-方向控制信號負輸入端4/8+4/8拍控制信號正輸入端光耦關斷時為8拍，開通時為4拍4/8-4/8拍控制信號負輸入端FREE+脫機控制信號正輸入端光耦開通時驅動器輸出電流為0，電機無鎖定轉矩FREE-脫機控制信號負輸入端TIMING相原點指示相原點時發光管亮（綠色）POWER電源指示電源正常時發光管亮(紅色)AA相頭輸出 /AA相尾輸出 BB相頭輸出 /BB相尾輸出 +24V電源輸入額定電壓DC24V（DC12～36V），2A0V 注：信號輸入腳內部光耦及電阻適合于5V信號。非5V信號請?jiān)谕獠考酉鄳?yīng)電阻。四、參數調節電位器 電位器標記功能說明CURRENT運行電流調節順時針電流調大。 |
