氣動閘閥，借助壓縮空氣驅動的閥門，閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

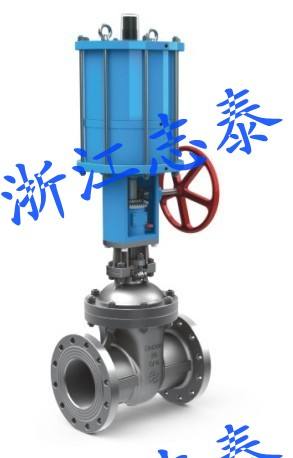

氣動閘閥

　　氣動閘閥：借助壓縮空氣驅動的閥門。國內主要的知名廠商有上海權工閥門設備有限公司和湖南邵陽新興水電機械設備廠。其公司是機械工業部、化工部、中國化工裝備總公司定點管理生產企業。其產品在業內有一定的價格優勢和技術優勢

　　氣動閥采購時只明確規格、類別、工壓就滿足采購要求的作法，在當前市場經濟環境里是不完善的。因?yàn)闅鈩?dòng)閥制造廠家為了產品的競爭，各自均在氣動閥統一設計的構思下，進行不同的創新，形成了各自的企業標準及產品個性。因此在氣動閥采購時較詳盡的提出技術要求，與廠家協調取得共識，作為氣動閥采購合同的附件是十分必要的。

一、通用要求：

　　1.1氣動閥規格及類別，應符合管道設計文件的要求。

　　1.2氣動閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

　　1.3氣動閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；氣動閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

　　1.4氣動閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

 氣動閘閥的操作機構

　　4.1氣動閥門操作時的啟閉方向，一律應順時針關閉。

　　4.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。

　　4.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。

　　4.4氣動閥門啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

　　4.5氣動閥門啟閉程度的顯示盤

　　①氣動閥門啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；

　　②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；

　?、壑甘颈P針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

　　4.6若氣動閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

氣動閘閥的性能檢測

　　5.1閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：

　?、匍y門在工壓狀況下的啟閉力矩；

　?、谠诠籂顩r下，能保證閥門關閉嚴密的連續啟閉次數；

　?、坶y門在管道輸水狀況下的流阻系數的檢測。

　　5.2閥門在出廠前應進行以下的檢測：

　?、匍y門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；

　?、陂y門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。

氣動閘閥包裝運輸

　　7.1閥門兩側應設輕質堵板固封。

　　7.2中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。

　　7.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。

氣動閘閥出廠說明說

　　氣動閘閥是設備，在出廠說明書中應標明以下相關數據：

　　閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。

氣動閘閥按類型分類

　　1） 氣動V型調節球閥

　　2） 氣動O型切斷球閥

　　3） 扭距式汽缸閘閥

　　4） 電磁隔膜閥

　　5） 氣動直行程式隔膜閥

　　6） 電動閥

氣動閘閥的用途

    A、用途 是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節； V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。

　　B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。

　　C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

　　D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
