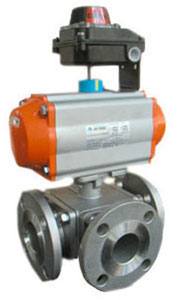

V63644/5精小型氣動三通球閥
V63644/5精小型氣動三通球閥
點擊圖片查看大圖
詳細信息

概述：

精小型氣動三通球閥的的標準球芯有L型三通雙口孔道和T 型三口孔道。改變球芯與管道的相對角度，可對三條支管流體實現不同組合的控制。T型孔道可使三條正交的管道互相連通，也可使其中兩條管道連通而切斷另一條管道。L型孔道只能連通互相正交的兩條管道或切換方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球閥配有雙作用或單作用氣動執行機構。
閥體：
型式：兩開式鑄造球閥
公稱通徑：15——200mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式:法蘭標準按JB/T79.1，JB/T79.2
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介質溫度：常溫型-40～180℃
填料:含浸聚四氟乙烯填料, 耐高溫碳纖維填料
閥內組件：

球芯型式：T型、L型球芯
球芯材料：不銹鋼，304/316
閥座材料：聚四氟乙烯，硬質合金
球芯轉角：90º

主要技術參數
公稱通徑DN
25
32
40
50
65
80
100
125
150
200
流量系數（Kv）
100
110
210
330
540
800
1210
1870
3120
5300
最大轉角
90º
允許壓差ΔP
小于公稱壓力PN1.6 MPa
工作氣源壓力
0.5~0.8 MPa
泄漏量
執行GB/T4213
控制信號電壓
220VAC/24VDC
附件
電磁閥、行程開關、手輪


● 主要外形尺寸
V63644/5                                                    單位：mm
公稱通徑
執行機構
A
L
H
B
雙作用
單作用
15
7063D
7080S
140
187（300）
234
70
25
7100S
165
187（460）
259
82.5
40
7100D
230
320（4600）
265
115
50
7160S
230
320（680）
342
115
65
270
397
135
80
290
405
145
100
7160D
350
548（680）
427
175
150
7210S
440
548（920）
613
220
200
7190D-
7300D
580
1040（1387）
736
290

V63648/9                                                  單位：mm
公稱通徑
執行機構
A
L
H
B
雙作用
單作用
15
7100D
7100S
140
187（300）
234
70
25
165
187（460）
259
82.5
40
7160S
230
320（4600）
265
115
50
7160D
230
320（680）
342
115
65
270
397
135
80
7210S
290
405
145
100
7190D
350
548（680）
427
175
150
7300S
440
548（920）
613
220
200
7210D
7350S
580
1040（1387）
736
290
