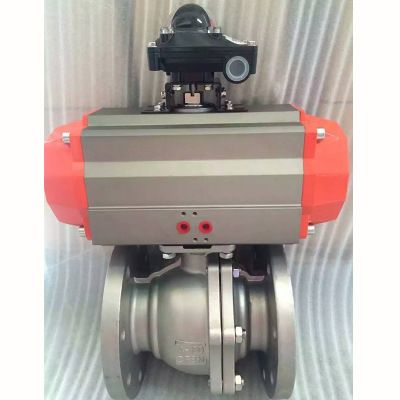

Q641F 氣動球閥 法蘭式 氣動調節球閥 氣動閥門

Q641F 氣動球閥 法蘭式 氣動調節球閥 氣動閥門
點擊圖片查看大圖
詳細信息

產品特點

1、O型浮動式球閥采用全通徑或縮徑設計,流通阻力小。
2、閥門采用高平臺結構,ISO5211連接標準,能使安裝電/氣動執行器更為專業化。
3、閥桿采用內裝式,軸肩及聚四氟乙烯(或增強石墨)推力墊結構防止閥桿因管道內壓力 而吹 出,同時聚四氟乙烯,材料減小閥門的啟閉扭矩,使操作更為省力。
4、具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免因靜電打火點燃易燃介質。確保系統安全。
5、耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。


性能參數:
型號
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作壓力(MPa)
1.6~2.5
適用溫度(℃)
≤180
適用介質
水、蒸汽、油品
弱腐蝕性介質
材料
閥體、閥蓋
碳素鋼鑄鋼
鉻鎳系不銹鋼
球體、閥桿
鉻/鉻鎳/鉻鎳鉬系不銹鋼
鉻鎳系不銹鋼
密封圈
柔性石墨墊圈/316+柔性石墨墊圈
填料
聚四氟乙烯



 主要連接尺寸:

PN1.6MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN2.5MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN4.0MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
