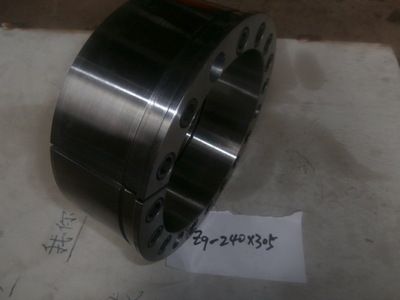

Z9型脹緊聯結套的基本尺寸參數：
(JB/T 7934-1999)
|
|
|
基本尺寸
|
額定負荷
|
單位面積接觸壓強
|
擰緊力矩
Ma
(N.M)
|
質量
（kg）
|
|
d
|
D
|
L1
|
n
|
B
|
L
|
扭矩MtkN.m
Mt(Pax=0)
|
軸向力Ft kN
Pax(Mt=0)
|
軸PwN/mm2
|
殼PnN/mm2
|
|
100
|
145
|
75
|
5
|
65
|
54
|
9600
|
192
|
102
|
78
|
145
|
4．7
|
|
110
|
155
|
75
|
5
|
65
|
54
|
10500
|
197
|
93
|
73
|
145
|
5．1
|
|
120
|
165
|
75
|
5
|
65
|
63
|
13000
|
216
|
96
|
78
|
145
|
5．5
|
|
130
|
180
|
84
|
6
|
72
|
63
|
17800
|
287
|
100
|
81
|
145
|
7．5
|
|
140
|
190
|
84
|
6
|
72
|
63
|
20200
|
287
|
94
|
73
|
145
|
7．9
|
|
150
|
200
|
84
|
6
|
72
|
63
|
21600
|
287
|
88
|
77
|
145
|
8．4
|
|
160
|
210
|
84
|
6
|
72
|
63
|
28800
|
360
|
101
|
86
|
145
|
8．9
|
|
170
|
225
|
84
|
6
|
72
|
63
|
32600
|
383
|
101
|
82
|
145
|
10．5
|
|
180
|
235
|
84
|
6
|
72
|
63
|
38800
|
431
|
108
|
92
|
145
|
11
|
|
190
|
250
|
94
|
6
|
81
|
69
|
46800
|
493
|
106
|
87
|
230
|
14．3
|
|
200
|
260
|
94
|
6
|
81
|
69
|
52800
|
526
|
100
|
84
|
230
|
15
|
|
220
|
285
|
94
|
6
|
81
|
69
|
70000
|
640
|
119
|
100
|
355
|
17．8
|
|
240
|
305
|
112
|
7
|
98
|
86
|
88000
|
731
|
96
|
80
|
355
|
23．2
|
|
260
|
325
|
112
|
7
|
98
|
86
|
107000
|
822
|
103
|
85
|
355
|
24．8
|
|
280
|
355
|
120
|
7
|
106
|
94
|
128000
|
916
|
96
|
78
|
355
|
33
|
|
300
|
375
|
120
|
7
|
106
|
94
|
151000
|
1000
|
99
|
81
|
355
|
36
|
|
320
|
405
|
142
|
8
|
125
|
109
|
206000
|
1280
|
101
|
84
|
690
|
52
|
|
340
|
425
|
142
|
8
|
125
|
109
|
242000
|
1420
|
106
|
89
|
690
|
54
|
|
360
|
455
|
159
|
8
|
140
|
120
|
319000
|
1770
|
113
|
94
|
930
|
72
|
|
380
|
475
|
159
|
8
|
140
|
120
|
337000
|
1770
|
109
|
90
|
930
|
75
|
|
400
|
495
|
159
|
8
|
140
|
120
|
355000
|
1770
|
101
|
87
|
930
|
78
|
|
420
|
515
|
159
|
8
|
140
|
120
|
410000
|
1950
|
110
|
92
|
930
|
82
|
注：Z9型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級
|
