型 號：ZSHD4

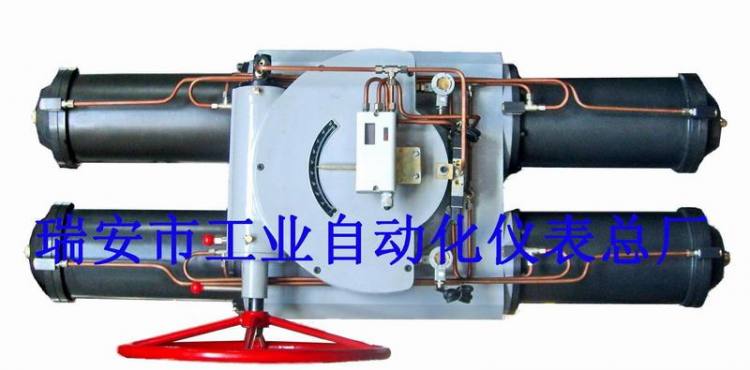

        HD4型氣動執行機構是一種超大功率、高性能的執行機構，設計上采用組合式氣缸推拉原理，結構緊湊、體積小，克服了大功率大氣缸的弊端。它以壓縮空氣為動力能源，接受控制(調節)單元的電/氣模擬信號，輸出角位移，并以一定的轉矩推動風門擋板或閥門。執行器內可帶如下附件：手操機構、閥門定位器、閥位傳送器、三斷自鎖裝置（在斷氣源或電源與斷電信號時，執行器輸出被鎖在瞬時工作位置上的一種控制裝置）、空氣過濾減壓器、始終點行程開關以及快開電磁閥等。

         品控制原理是在我公司原有的ZSLD、ZSL系列長行程氣動執行機構基礎上進行了改進設計。是我廠獨立設計研發的產品之一,專利號碼:ZL 2006 20105437.2，設計上采用組合式氣缸推拉原理，克服了大功率大氣缸的弊端。在氣動執行機構系列產品中屬于一種新型異類。與角行程調節閥組合使用，可用于調節和開關的場合。（因該系列執行機構的氣缸容量較大，在使用定位器時應與增速器配套使用）。它具有結構新穎、性能穩定、輸出力矩大、反饋信號精度高、使用可靠、安裝維修方便、并具有多種功能等特點，因此可廣泛應用于電力、石化、冶金等行業，以驅動擋板、調節風門和閥門之用。


二、主要技術參數

2.1 主機部分：

    氣信號：0.02～0.1MPa

    電信號：4～20mADC[阻抗 300Ω，≤500Ω（帶三斷保護）]

    供氣壓力：0.6～0.8MPa

    輸出轉角：0～90⁰

    公稱力矩：9000～60000Nm

    基本誤差：±1.5%

    回    差：＜1%

    死    區：＜0.6%

    靜態耗氣量：＜1500NL/h（動態耗氣量按規格頻率換算）

    環境溫度：-25～80℃

    輸出力矩及全行程時間（見表1）

表  1

2.2 主要附件技術指標

2.2.1閥位傳送器

輸入轉角：0～90⁰

輸出信號：4～20mA    負載阻抗：≤500Ω

基本誤差：±0.5%

回    差：＜0.5%

死    區：＜0.2%

輸入電源：二線制24V DC

2.2.2三斷自鎖裝置

動作時間：小于1秒，電源電壓： 220V.AC±10%

閉鎖效果：閥位變化每小時不得超過全行程的10%

工作特性：見表2

斷信號保護觸點容量：27VDC  5A，220VAC  2A

表  2

   2.2.3始終點行程開關

       始終點可調范圍分別為0～20⁰，70～90⁰

       接點容量： 220VAC   5A

三、結構及動作原理

ZSHD4型氣動執行機構是以壓縮空氣為動力源，其結構原理下圖。它運用4個氣缸組合，在使用時還是與單氣缸一樣，分上下氣缸。氣室A1、A2、A3、A4通過外接氣管連在一起，統稱為A室；氣室B1、B2、B3、B4通過外接氣管連在一起，統稱為B室。當B室進氣時，A室排氣，擺臂順時針旋轉，輸出順時針力矩；當A室進氣時，B室排氣，擺臂逆時針旋轉，輸出逆時針力矩。它常配合定位器或電磁閥，接受上位儀表的調節信號或開關信號，控制閥門的開度。

 執行器由氣缸、安裝架、手操機構等組成，主要附件有：電/氣閥門定位器、空氣減壓過濾器、切換球閥、三斷自鎖裝置、電磁閥等。

● 訂貨需知：

1、用戶選擇本氣動執行器與球閥、碟閥等閥門配套時，可按輸出扭矩進行選擇。

2、按照現場要求選擇附件
