瑞安市銘揚機械科技有限公司
0577 65507920
0577 66501570

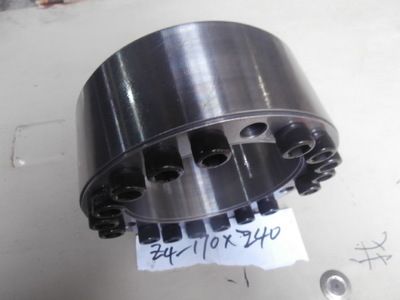

脹套 漲緊套帳套 脹緊連接套 免軸鍵 漲套 張?zhí)?/h1>

脹套 漲緊套帳套 脹緊連接套 免軸鍵 漲套 張?zhí)? /></td>
		        </tr>
		      <tr align= 點擊圖片查看大圖
詳細信息
Z4型脹套基本尺寸和參數
規格
d×D
基本尺寸 額定負荷 脹套與軸結合面上的壓力Pt(N/mm2) 脹套與軸轂結合面上的壓力Pt'(N/mm2) 螺釘?shù)臄Q緊力矩MA(N.m) 重量G
(Kg)
d D I L L1 d1 n Ft Mt
70×120 70 120 56 62 74 M12 8 197 6.85 201 117 145 3.3
80×130 80 130 56 62 74 M12 12 291 11.65 263 162 145 3.7
90×140 90 140 56 62 74 M12 12 290 13 234 150 145 4
100×160 100 160 74 80 94 M14 15 389 19.7 213 133 230 7.2
110×170 110 170 74 80 94 M14 15 483 22.6 242 157 230 7.7
120×180 120 180 74 80 94 M14 15 482 28.9 222 148 230 8.3
125×185 125 185 74 80 94 M14 15 480 30 212 143 230 8.5
130×190 130 190 74 80 94 M14 15 480 31.2 205 140 230 8.8
140×200 140 200 74 80 94 M14 18 574 40.2 227 159 230 9.3
150×210 150 210 74 80 94 M14 18 572 42.9 212 152 230 10
160×230 160 230 88 94 110 M16 18 800 64 227 158 355 14.9
170×240 170 240 88 94 110 M16 18 795 67.8 214 152 355 15.7
180×250 180 250 88 94 110 M16 21 923 83 235 170 355 16.4
190×260 190 260 88 94 110 M16 21 921 88 223 163 355 17.2
200×270 200 270 88 94 110 M16 24 1050 105 242 179 355 18.8
210×290 210 290 110 116 134 M18 20 1118 117.3 197 143 495 23
220×300 220 300 110 116 134 M18 21 1120 123 189 138 485 27.7
240×320 240 320 110 116 134 M18 24 1280 153 198 148 485 29.8
250×330 250 330 110 116 134 M18 27 1282 160.2 205 157 485 31
260×340 260 340 110 116 134 M18 27 1430 186 205 157 485 32
280×370 280 370 130 136 156 M20 24 1650 230 192 145 690 46
300×390 300 390 130 136 156 M20 24 1650 245 179 138 690 49
注:Z4型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級
